Problème de suspension pneumatique (Airmatic) – Mercedes Classe E W211
La Mercedes Classe E W211, produite de 2002 à 2009, embarque une technologie de châssis qui faisait sa réputation de berline routière : la Mercedes suspension pneumatique Airmatic. Avec les années et les kilomètres, ce système sophistiqué montre des faiblesses caractéristiques qu’un conducteur attentif peut détecter avant la panne immobilisante. Notre atelier de Riedisheim reçoit régulièrement des W211 (E220 CDI, E280, E320 CDI, E500) pour des affaissements nocturnes ou des messages “Suspension défaillante – Aller à l’atelier”. Voici comment nous abordons ce dossier, du symptôme à la remise en route.
Pourquoi ce problème arrive sur la Classe E W211
L’architecture Airmatic remplace les ressorts hélicoïdaux classiques par quatre coussins d’air en élastomère renforcé, alimentés par un compresseur électrique logé sous l’aile avant droite (référence A2113200304 ou équivalent selon millésime). Un bloc de distribution à électrovannes, des capteurs de hauteur sur chaque essieu et le calculateur Airmatic gèrent en permanence la pression dans chaque coin du véhicule.
Le caoutchouc des boudins vieillit sous l’effet combiné du froid hivernal, de la chaleur moteur, du sel de voirie et de l’ozone. Au-delà de 150 000 km ou d’une dizaine d’années, des microfissures apparaissent dans les plis du soufflet, généralement à l’avant en premier car ces coussins supportent le poids du six-cylindres ou du V8 et travaillent davantage en compression. Le compresseur, sollicité pour compenser ces fuites, finit lui-même par s’user prématurément : c’est l’effet domino classique de l’Airmatic.
Les signes que vous devez reconnaître sur une Airmatic fatiguée
Les symptômes se manifestent souvent par étapes. Apprendre à les identifier permet d’éviter qu’une simple fuite ne dégénère en panne lourde du compresseur ou du bloc-valve.
- Affaissement d’un coin du véhicule après une nuit ou plusieurs heures de stationnement, avec retour à la hauteur normale après quelques minutes de roulage
- Compresseur qui tourne longtemps au démarrage, voire en continu moteur tournant, parfois audible depuis l’habitacle
- Message d’alerte au combiné : “Suspension défaillante – Aller à l’atelier” ou voyant de châssis allumé
- Bruit de fuite d’air sifflante près d’une roue ou sous le capot, audible moteur coupé
- Confort dégradé : rebonds prolongés, roulis marqué en virage, talonnage sur les dos d’âne
- Hauteur de caisse visiblement inégale entre avant et arrière ou gauche et droite
Un affaissement uniquement à froid avec récupération rapide indique souvent une fuite par un boudin en début de vie. Une voiture qui reste basse même moteur tournant pointe plutôt vers une électrovanne bloquée, un capteur de hauteur défectueux ou un compresseur qui n’arrive plus à fournir la pression nominale.
Comment on diagnostique la Mercedes suspension pneumatique Airmatic au garage
Notre approche commence par une lecture des défauts via une valise compatible protocole Mercedes (Star Diagnosis ou équivalent multimarque avec couche constructeur). Les codes les plus parlants sur W211 sont C1525 (capteur de niveau avant droit), C1526 (capteur de niveau avant gauche), B1525 (signal incohérent) ou des défauts liés au calculateur Airmatic 211 540.
Nous lisons ensuite les valeurs en temps réel : tension fournie par chaque capteur de hauteur, pression dans le circuit (réservoir et coins individuels), temps de fonctionnement cumulé du compresseur. Un compresseur qui dépasse plusieurs centaines d’heures cumulées approche de sa fin de vie.
Vient la recherche de fuite physique : voiture sur pont à hauteur de travail, application d’eau savonneuse sur chaque boudin, raccord, conduite nylon et entrée du bloc-valve. Une fuite lente peut nécessiter plusieurs minutes d’observation. Pour les fuites internes au bloc-valve, nous isolons chaque coin en pinçant les durites et observons la chute de pression. L’endoscopie permet de vérifier l’état du diaphragme des boudins quand l’accès visuel direct est limité.
Les interventions possibles et leur logique
Le choix de la réparation dépend de l’élément en cause, du kilométrage, de l’état général du véhicule et du budget du propriétaire. Nous proposons toujours plusieurs scénarios.

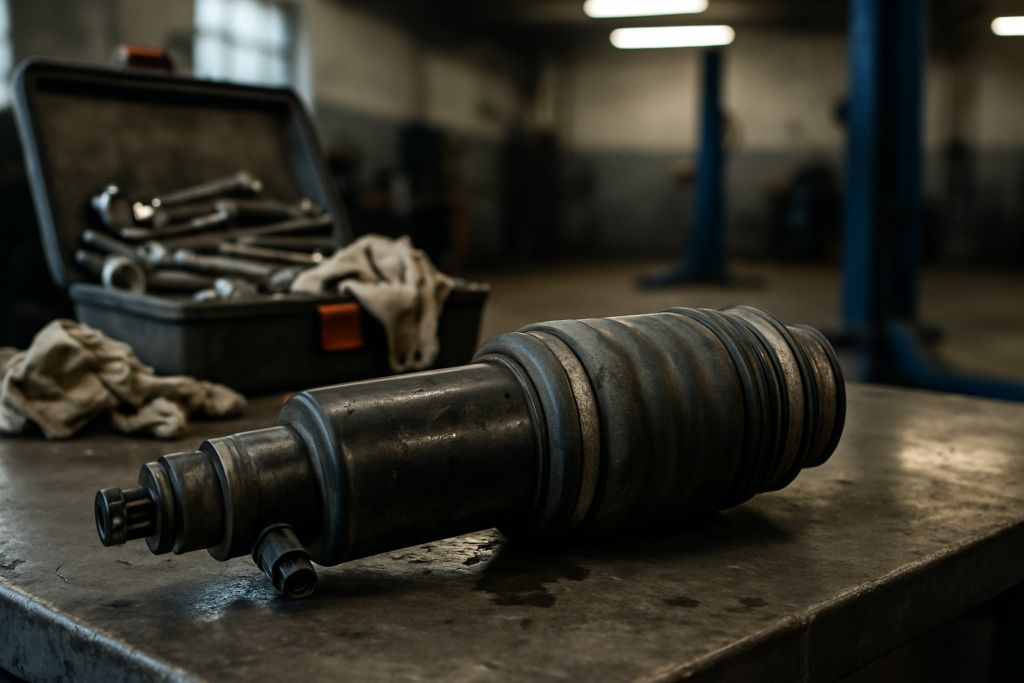

- Remplacement d’un boudin pneumatique isolé : intervention ciblée quand un seul coin fuit et que le compresseur est encore sain. Sur W211, le boudin avant intègre l’amortisseur ADS, ce qui rend la pièce plus coûteuse qu’à l’arrière. Les références d’origine A2113206013 (avant droit) ou équivalents qualité OE existent.
- Remplacement par paire : si un boudin avant lâche à 200 000 km, l’autre suivra probablement dans l’année. Remplacer les deux en même temps évite une seconde immobilisation et garantit un équilibre d’amortissement.
- Compresseur Airmatic neuf ou reconditionné : indispensable s’il a tourné en continu pour compenser une fuite. Nous vérifions systématiquement le relais de commande (souvent collé), à remplacer en même temps pour ne pas griller le compresseur neuf.
- Bloc de distribution (valve block) : un nettoyage est possible si l’encrassement est modéré, mais un remplacement reste plus fiable en cas de fuite interne ou d’électrovanne grippée.
- Capteurs de hauteur : pièce peu coûteuse, mais leur remplacement impose un recalibrage de la hauteur de caisse via outil de diagnostic, sinon le véhicule reste hors plage de tolérance.
- Conversion en suspension à ressorts hélicoïdaux : solution radicale pour les W211 anciennes dont la remise en état complète dépasserait la valeur du véhicule. Le kit supprime la gestion active mais offre une fiabilité durable. À discuter au cas par cas.
Toute intervention sur la Mercedes suspension pneumatique Airmatic se conclut par un calibrage des capteurs de hauteur et une purge du circuit. Sans cette étape, le calculateur conserve ses valeurs d’apprentissage erronées et la voiture peut rouler trop haute, trop basse ou en biais. Pour les pièces et la logistique d’approvisionnement, nous nous appuyons sur notre réseau décrit dans notre assistance logistique.
Comment prévenir la panne
- Surveiller la hauteur de caisse au moins une fois par mois, surtout après une nuit de stationnement prolongé
- Éviter de laisser la voiture immobilisée plusieurs semaines : le compresseur travaille beaucoup au redémarrage et accélère son usure
- Faire contrôler les boudins visuellement à chaque révision dès 120 000 km, en cherchant fissures, traces d’huile ou gonflement
- Remplacer le relais du compresseur de manière préventive vers 150 000 km, c’est une pièce peu coûteuse qui protège un organe onéreux
- Éviter le mode Sport permanent en usage quotidien : la sollicitation accrue des électrovannes raccourcit leur durée de vie
- Faire lire les défauts mémoire une fois par an, même sans voyant allumé, pour détecter les codes intermittents avant qu’ils ne deviennent permanents
Une Classe E W211 entretenue avec rigueur peut conserver son Airmatic d’origine bien au-delà de 250 000 km. La règle de base reste de ne jamais laisser un défaut s’installer : une fuite ignorée trois mois finit toujours par tuer le compresseur, puis le bloc-valve, transformant une réparation modérée en chantier complet. Notre approche de l’examen technique est détaillée dans notre méthode de diagnostic.
