Démarrage difficile à chaud sur Fiat Scudo 2.0 JTD (RHZ / DW10ATED4 PSA)

Le Fiat Scudo 2.0 JTD, motorisé par le bloc RHZ (DW10ATED4 du groupe PSA), est reconnu pour sa robustesse. Cependant, de nombreux propriétaires rencontrent un problème récurrent : un démarrage difficile à chaud. Ce dysfonctionnement peut être frustrant, surtout lorsque le moteur démarre parfaitement à froid. Dans cet article, nous allons explorer en détail les causes, les symptômes et les solutions à ce problème.

1. Fonctionnement du système d’injection et de l’organe en cause

Le moteur DW10ATED4 (type RHZ) est un 4 cylindres diesel à injection directe Common Rail. Ce système repose sur une haute pression de carburant injectée directement dans les chambres de combustion via des injecteurs pilotés électriquement.

Le cœur du système est la pompe haute pression Bosch CP1, qui alimente la rampe commune (Common Rail). Des capteurs, comme celui de température moteur, position vilebrequin, arbre à cames, et capteur de pression rail, guident le calculateur moteur (ECU) pour gérer les temps d’injection et la pression.

Lorsque le moteur est chaud, plusieurs organes peuvent perturber le bon démarrage. Le plus souvent, la cause principale est liée à une défaillance du capteur de position vilebrequin (capteur PMH), à une fuite interne dans un injecteur ou à une perte de pression dans le rail.

Un injecteur qui fuit à chaud peut entraîner une baisse de pression dans le rail. Cela empêche l’ECU d’autoriser le démarrage, car la pression minimale de démarrage (environ 250 bars) n’est pas atteinte. De même, un capteur PMH défaillant peut envoyer des signaux erronés, empêchant l’injection au bon moment.

2. Symptômes lorsque la pièce est défaillante

Les symptômes d’un démarrage difficile à chaud sont assez caractéristiques. Voici les signes les plus fréquents :

• Démarrage immédiat à froid, mais long à chaud (plusieurs secondes de démarreur).
• Parfois, il faut insister plusieurs fois pour démarrer après un court arrêt moteur chaud.
• Le moteur tourne au démarreur sans se lancer, puis démarre soudainement.
• Absence de codes défauts dans l’ECU, ou codes intermittents liés à la pression rail.
• Odeur de gasoil non brûlé après plusieurs tentatives de démarrage à chaud.
• Ralenti instable dans certaines conditions après démarrage à chaud.

Ces symptômes ne sont pas forcément constants. Ils peuvent s’aggraver progressivement. C’est pourquoi il est important de les reconnaître tôt.

3. Symptômes avant une défaillance totale

Avant qu’une panne sérieuse ne se manifeste, certains signes avant-coureurs peuvent alerter :

• Légers ratés moteur à chaud lors d’une reprise à bas régime.
• Perte légère de puissance entre 1500 et 2500 tr/min.
• Consommation anormalement élevée sans explication.
• Montée lente de la pression rail visible avec une valise de diagnostic.
• Temps de préchauffage inchangé, mais démarrage plus long qu’avant à chaud.

Ces indices peuvent sembler anodins, mais ils annoncent souvent une dérive de fonctionnement du système d’injection. Intervenir à ce stade permet d’éviter une panne immobilisante.

4. Résolution : réparation ou remplacement

Diagnostic précis

Avant toute intervention, un diagnostic électronique est indispensable. Une valise de diagnostic permet de vérifier la pression dans le rail au démarrage. Si la pression tarde à monter, un injecteur fuyard est suspecté.

La méthode dite du “test de retour” permet d’identifier l’injecteur en cause. On connecte des tuyaux transparents sur les retours d’injecteurs. Si l’un d’eux laisse passer plus de gasoil que les autres, il est fuyard et doit être remplacé.

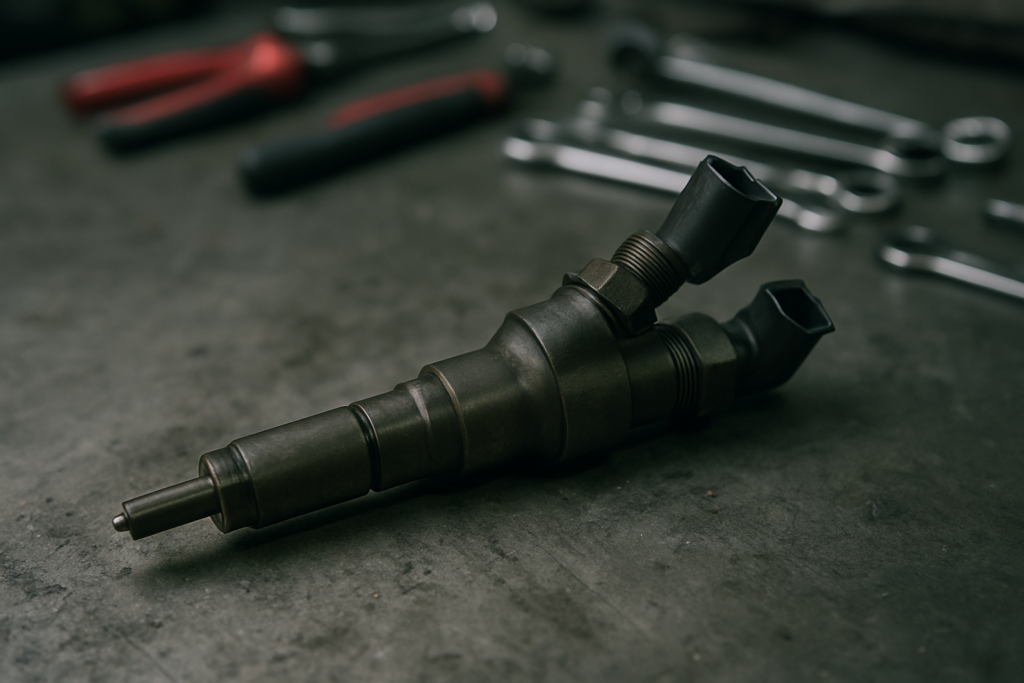

Remplacement des injecteurs

Les injecteurs sur ce moteur sont de type Bosch électromagnétiques. En cas de fuite interne à chaud, il est recommandé de remplacer les quatre injecteurs pour assurer une homogénéité. Le remplacement doit se faire avec des injecteurs codés et calibrés.

Le codage des injecteurs doit être effectué via la valise. Sans cela, le moteur risque de tourner irrégulièrement ou de consommer plus.

Capteur PMH (Position Vilebrequin)

Le capteur PMH est une autre cause fréquente de démarrage difficile à chaud. Il vieillit avec la chaleur. À froid, il fonctionne bien, mais à chaud, sa résistance augmente, perturbant le signal envoyé à l’ECU.

Le remplacement est simple, mais l’accès peut être délicat. Il se situe en général à l’arrière du bloc moteur, au niveau du volant moteur.

Électrovanne de régulation de pression (IMV)

Montée sur la pompe haute pression, l’électrovanne IMV régule le débit de carburant. En cas de mauvais fonctionnement, elle peut empêcher d’atteindre la pression nécessaire au démarrage.

Un nettoyage peut parfois suffire, mais le plus souvent, il faut la remplacer. C’est une opération accessible sans déposer la pompe.

Reprogrammation et mise à jour ECU

Dans certains cas, une mise à jour du logiciel moteur peut corriger un problème de démarrage. Certains calculateurs ont des stratégies de démarrage inadaptées à l’usure normale des composants. Une mise à jour chez un professionnel peut améliorer la situation.

5. Risques encourus si la panne n’est pas résolue

Ignorer un démarrage difficile à chaud peut entraîner des conséquences sérieuses :

• Usure prématurée du démarreur et de la batterie due aux tentatives répétées.
• Encrassement du catalyseur et du FAP (si présent) à cause des démarrages incomplets.
• Risque d’injecteur bloqué ouvert, entraînant une dilution de l’huile moteur par le gasoil.
• Risque de panne complète, rendant le véhicule inutilisable lors d’un redémarrage à chaud.
• Consommation excessive de carburant et émissions polluantes accrues.

À long terme, une panne d’injection non traitée peut endommager le moteur, le turbo ou les organes de dépollution. Il est donc crucial d’intervenir dès les premiers signes.

Conclusion

Le démarrage difficile à chaud sur un Fiat Scudo 2.0 JTD RHZ est une panne bien connue. Elle est généralement liée à une perte de pression dans le rail, souvent causée par un injecteur fuyard ou un capteur PMH défaillant. Un diagnostic sérieux permet de cibler l’origine du problème et d’apporter une solution durable.

Les interventions, bien que techniques, sont accessibles aux professionnels ou aux amateurs expérimentés. Il est impératif de ne pas ignorer les signes avant-coureurs pour éviter une panne plus grave et coûteuse.

Un entretien régulier du système d’injection, une surveillance des données via OBD et un remplacement préventif des pièces sensibles permettent de prolonger la durée de vie du moteur et d’assurer un fonctionnement optimal.
