Boîte automatique DP0 / AL4 : les électrovannes réf. 7701208174, talon d’Achille des Renault à 150 000 km

Boîte automatique DP0 / AL4 : les électrovannes réf. 7701208174, talon d’Achille des Renault à 150 000 km

1. Introduction : comprendre le rôle des électrovannes dans la boîte automatique DP0 / AL4

Les boîtes automatiques DP0 et AL4, développées conjointement par Renault et PSA, ont équipé une large gamme de véhicules à partir de la fin des années 90. On les retrouve notamment sur les Renault Clio, Mégane, Laguna, Scénic, mais aussi sur certaines Peugeot et Citroën.

Technologiquement proches, ces boîtes à 4 rapports utilisent des électrovannes pour gérer l’hydraulique de la transmission. Le modèle d’électrovanne 7701208174 joue un rôle essentiel : il commande la pression de l’huile dans les circuits internes pour assurer le passage des vitesses. Ces électrovannes sont pilotées par le calculateur de boîte (TCU) qui, en fonction de divers paramètres (régime moteur, charge, température, etc.), détermine la pression à appliquer pour enclencher un rapport.

Le problème majeur vient de la fragilité de ces électrovannes, qui tendent à se dégrader autour des 150 000 km. Leur usure progressive impacte directement la qualité des changements de rapports et conduit, dans bien des cas, à une panne franche de la boîte automatique.

2. Symptômes d’une électrovanne défaillante

Lorsque les électrovannes de type 7701208174 commencent à faiblir, plusieurs signes caractéristiques apparaissent. Ces symptômes sont souvent progressifs, mais peuvent aussi survenir brutalement :

• À-coups violents lors du passage des vitesses, notamment de la 2e en 3e.
• Blocage en 3e (mode dégradé ou « safe mode »).
• Lenteur excessive dans le passage des rapports.
• Patinage lors de l’accélération, surtout à chaud.
• Voyant « boîte de vitesses » ou « service » allumé au tableau de bord.
• Code défaut détecté à la valise de diagnostic (ex. : DF002, DF003, P0748, P0778).

Ces symptômes ne doivent pas être ignorés. Plus on tarde à intervenir, plus les conséquences mécaniques sont graves. Une électrovanne défectueuse peut endommager d’autres composants internes de la boîte, comme les disques d’embrayage ou la pompe à huile.

3. Symptômes avant-coureurs : détecter la panne avant la casse

Avant que la boîte ne passe en mode dégradé, certains signes permettent d’identifier une électrovanne en fin de vie. Ces signaux faibles doivent alerter les conducteurs attentifs.

• Petits à-coups à froid, en particulier lors du passage de la 1re à la 2e.
• Passages de vitesse légèrement allongés lorsque la boîte est chaude.
• Claquement inhabituel lors du rétrogradage.
• Consommation de carburant en hausse, liée au mauvais étagement des rapports.
• Vibrations ou bruits parasites dans certaines plages de régime.

Un diagnostic anticipé — via une lecture des pressions hydrauliques ou un passage à la valise — permet de repérer une dérive des valeurs de commande, d’éviter une panne complète et de limiter le coût de l’intervention.

4. Résolution : réparer ou remplacer les électrovannes 7701208174

Lorsque les symptômes sont avérés, deux options s’offrent au propriétaire : réparer la boîte automatique en remplaçant les électrovannes, ou remplacer la boîte complète. La première solution reste de loin la plus économique.

4.1 Remplacement des électrovannes

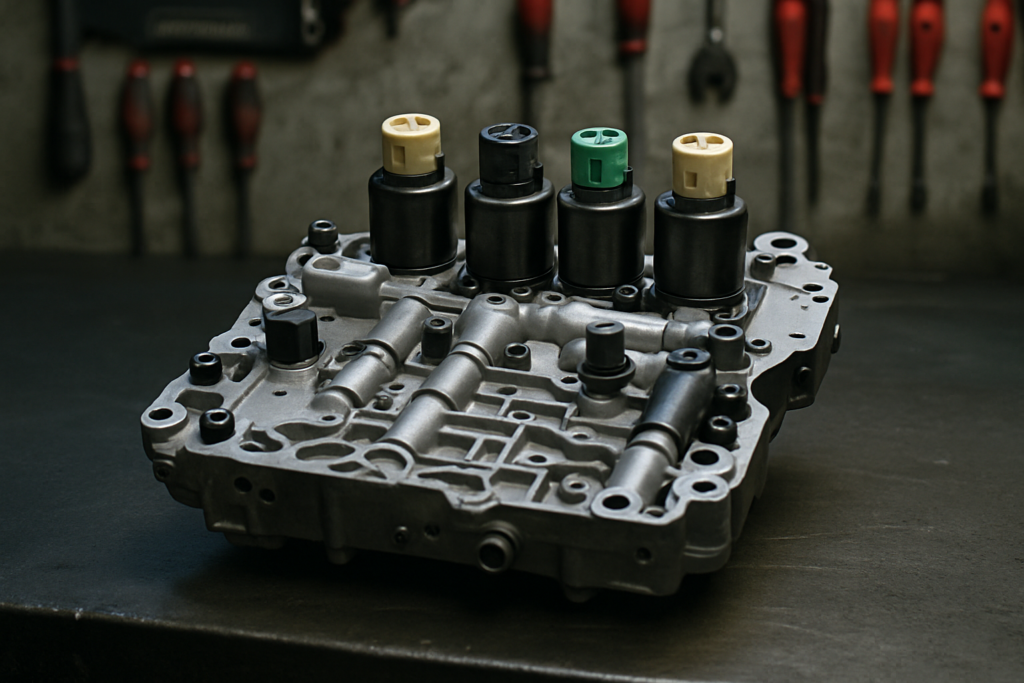

Les électrovannes 7701208174 sont logées dans le bloc hydraulique de la boîte. Leur remplacement nécessite :

• Une vidange partielle ou complète de l’huile de boîte (type ATF DEXRON III ou Renault Matic D).
• La dépose du carter inférieur de boîte.
• Le retrait du bloc hydraulique pour accéder aux électrovannes.
• Le remplacement des deux électrovannes principales (pression line et modulation).
• La pose de joints neufs et le remontage du bloc hydraulique.
• Le remplissage de l’huile avec contrôle du niveau à chaud (procédure stricte).

Le coût des électrovannes seules varie entre 100 € et 150 € pièce. Avec la main-d’œuvre, une intervention complète revient en moyenne entre 600 € et 900 €, selon les garages.

4.2 Réinitialisation et adaptation

Après remplacement, il est impératif de réinitialiser le calculateur de boîte afin d’effacer les apprentissages erronés liés à l’ancienne électrovanne. Une phase d’adaptation est ensuite nécessaire, durant laquelle la boîte « réapprend » les pressions idéales en fonction du style de conduite.

4.3 Remplacement de la boîte complète

Si l’intervention est trop tardive, l’usure des électrovannes peut entraîner la destruction d’éléments internes (disques, pignons, convertisseur). Dans ce cas, seule une boîte d’occasion ou en échange standard peut résoudre le problème.

Le coût d’un remplacement complet varie de 1 500 € à 3 000 €, selon l’origine de la boîte et le type de véhicule. Cette option reste une solution de dernier recours.

5. Risques encourus si la panne n’est pas résolue

Ignorer une électrovanne défaillante entraîne des conséquences mécaniques et économiques importantes. Voici les risques les plus courants :

• Passage permanent en mode dégradé avec blocage en 3e.
• Usure prématurée des disques d’embrayage internes.
• Endommagement de la pompe à huile de boîte (manque de lubrification).
• Contamination de l’huile par les particules métalliques générées.
• Blocage complet de la boîte, empêchant tout déplacement du véhicule.
• Facture de réparation multipliée par trois ou quatre.

Une simple électrovanne à 150 € peut conduire à une immobilisation définitive si elle n’est pas remplacée à temps. C’est pourquoi il est crucial d’agir dès les premiers signes.

Conclusion

Les électrovannes 7701208174 constituent un point faible bien connu des boîtes automatiques DP0 et AL4. Leur durée de vie moyenne tourne autour de 150 000 km, mais peut varier selon l’usage et l’entretien.

Les conducteurs avisés doivent rester vigilants aux symptômes précoces. Un remplacement préventif des électrovannes permet de prolonger la vie de la boîte de plusieurs dizaines de milliers de kilomètres.

Diagnostic rapide, vidange régulière et intervention ciblée sur le bloc hydraulique : voilà les clés pour éviter des réparations lourdes. Il est donc essentiel de bien comprendre le rôle de ces composants et d’agir dès les premiers signes de faiblesse.
