Range Rover Evoque 2.2 TD4 (moteur DW12C) et boîte automatique ZF 9HP48 : Comment éviter une panne coûteuse avec un entretien anticipé ?
Range Rover Evoque 2.2 TD4 (moteur DW12C) et boîte automatique ZF 9HP48 : Comment éviter une panne coûteuse avec un entretien anticipé ?
Introduction : Un duo performant mais fragile
Le Range Rover Evoque 2.2 TD4, équipé du moteur DW12C d’origine PSA, est un SUV premium apprécié pour son confort et ses performances. Couplé à la boîte automatique ZF 9HP48 à 9 rapports, il offre une conduite fluide et dynamique. Pourtant, cette combinaison cache une faiblesse technique connue, susceptible d’entraîner des pannes coûteuses si elle n’est pas anticipée par un entretien rigoureux.
La boîte automatique ZF 9HP48, bien que moderne et réactive, souffre de certains défauts de conception. Parmi les plus sensibles, on retrouve les problèmes liés au bloc hydraulique (mechatronic), au convertisseur de couple et à la gestion de l’huile de boîte. Ces éléments sont soumis à de fortes contraintes thermiques et mécaniques. Mal entretenus, ils peuvent provoquer des dommages irréversibles à la transmission.
Dans cet article, nous détaillons le fonctionnement de la boîte ZF 9HP48, les symptômes annonciateurs de pannes, les signes précoces à surveiller, les solutions de réparation ou de remplacement, ainsi que les risques encourus en cas de négligence. Avec un entretien anticipé, il est possible de prolonger la durée de vie de cette transmission et d’éviter une facture pouvant dépasser 7 000 €.
1. Fonctionnement de la boîte ZF 9HP48 et des organes sensibles
La boîte ZF 9HP48 est une transmission automatique à 9 rapports, conçue pour améliorer le rendement énergétique et la douceur de conduite. Elle utilise un système complexe de trains épicycloïdaux, un bloc hydraulique (ou mechatronic), un convertisseur de couple et une gestion électronique sophistiquée.
Le bloc hydraulique est le cerveau de la boîte. Il contrôle les pressions d’huile et pilote les embrayages internes. Un module électronique intégré adapte les passages de rapport en fonction du style de conduite et des conditions de roulage.
Le convertisseur de couple transmet l’énergie du moteur vers la boîte tout en absorbant les variations de couple. Il contient également un embrayage de verrouillage (lock-up) très sollicité lors des phases d’accélération et de décélération.
Enfin, le lubrifiant de boîte est un élément critique : il assure la lubrification, le refroidissement et la transmission de la pression hydraulique. Or, sur cette boîte, ZF prévoyait initialement une huile « à vie » sans remplacement. Cette recommandation a depuis été corrigée, car l’huile se dégrade avec le temps et perd ses propriétés.
2. Symptômes d’une boîte ZF 9HP48 défaillante
Lorsque la boîte commence à présenter des défauts, les signes deviennent rapidement handicapants. Voici les symptômes qui apparaissent quand le dysfonctionnement est déjà avancé :
- À-coups violents lors des changements de vitesse, notamment entre les rapports 2-3 et 4-5.
- Pertes de puissance temporaires ou patinage lors de l’accélération.
- Blocage de la transmission en mode sécurité (limitation au 3e ou 5e rapport).
- Voyant moteur ou boîte allumé sur le tableau de bord.
- Bruits inhabituels (claquements, grincements) lors du passage de rapport.
Ces symptômes indiquent souvent une défaillance du bloc hydraulique ou du convertisseur. À ce stade, les réparations deviennent coûteuses : remplacement du bloc mechatronic (1 500 à 2 500 €), rénovation de la boîte (3 500 à 6 000 €), voire remplacement complet.
3. Symptômes précoces : détecter la panne avant qu’il ne soit trop tard
Il est heureusement possible de détecter les signes avant-coureurs de ces pannes. Une détection précoce permet de prendre les mesures nécessaires avant que les dommages ne deviennent irréversibles.
Voici les symptômes à surveiller dès les premiers signes d’usure :
- Petits à-coups à froid ou lors des démarrages en côte.
- Sauts de rapport ou hésitations à passer une vitesse sous faible charge.
- Légères vibrations ressenties entre 1 500 et 2 000 tr/min à vitesse constante.
- Montées en régime anormales sans accélération franche (effet de patinage).
- Odeur de brûlé ou huile noircie lors d’un contrôle d’entretien.
Ces signes précoces sont souvent liés à une huile dégradée, un convertisseur en début de faiblesse ou un apprentissage erroné du module mechatronic. Une simple vidange avec adaptation des paramètres peut suffire à rétablir un fonctionnement optimal.
4. Résolution du problème : réparation ou remplacement
Il existe des solutions techniques éprouvées pour préserver la longévité de la boîte ZF 9HP48. Voici les interventions recommandées :
Vidange de boîte avec changement de crépine
La première étape consiste à effectuer une vidange complète de la boîte, idéalement tous les 60 000 km. Cette opération inclut :
- Remplacement de l’huile par une huile ZF Lifeguard 8 ou équivalent homologué.
- Remplacement de la crépine (filtre intégré au carter).
- Rinçage du circuit à l’aide d’un système de flush si la boîte a dépassé 100 000 km.
- Réinitialisation des adaptations de la boîte via outil de diagnostic.
Cette opération permet d’éliminer les dépôts métalliques et de retrouver une pression hydraulique optimale. Le coût d’une vidange complète est estimé entre 450 et 700 €, selon les garages.

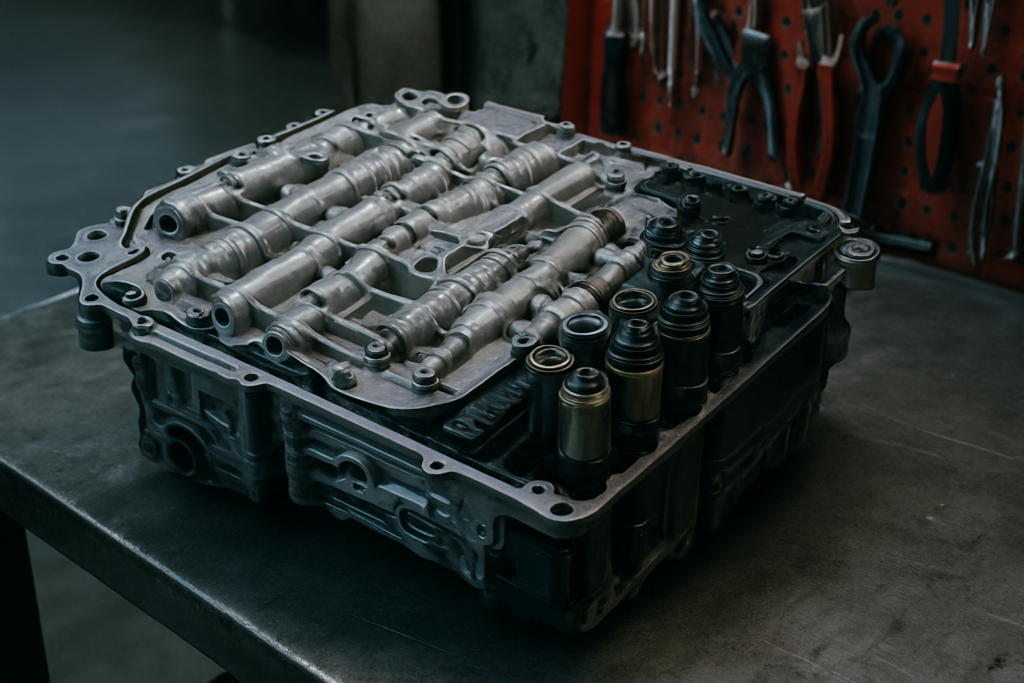

Remise à neuf du bloc hydraulique
Si les à-coups persistent après vidange, le bloc hydraulique peut être en cause. Il est alors possible de :
- Remplacer le bloc mechatronic par un modèle reconditionné (moins coûteux que du neuf).
- Changer les électrovannes internes si elles sont usées ou grippées.
Le remplacement du bloc coûte entre 1 800 et 2 500 €, main-d’œuvre comprise.
Remplacement du convertisseur de couple
Un convertisseur usé provoque du patinage et des vibrations. Il est conseillé de le remplacer en même temps qu’un reconditionnement de boîte. Le prix varie entre 800 et 1 200 € selon les fournisseurs.
Reconditionnement de la boîte complète
En cas de casse interne (pignons cassés, embrayages brûlés), la boîte doit être déposée et reconditionnée. Cette opération est lourde et coûteuse, mais elle garantit un fonctionnement comme neuf.
Comptez entre 4 000 et 6 000 € pour une boîte reconditionnée avec garantie 12 mois.
5. Risques encourus si la panne n’est pas traitée
Ignorer les signes de faiblesse de la boîte ZF 9HP48 expose à des risques importants :
- Casse mécanique totale : la boîte ne passe plus aucun rapport, immobilisation immédiate du véhicule.
- Surconsommation de carburant : en cas de patinage, le moteur tourne plus vite pour une même vitesse.
- Dégradation du moteur : les à-coups répétés peuvent endommager les supports moteurs et le volant moteur.
- Perte de valeur du véhicule : un Evoque avec une boîte hors service perd jusqu’à 50 % de sa valeur marchande.
- Factures élevées : une boîte cassée peut coûter jusqu’à 7 000 €, sans garantie d’éviter d’autres défaillances.
Il est donc essentiel d’adopter une stratégie d’entretien préventif. Une simple vidange tous les 60 000 km, un diagnostic régulier et une surveillance des symptômes suffisent pour éviter la catastrophe.
Conclusion : Anticiper pour préserver son Evoque
Le Range Rover Evoque 2.2 TD4 reste un excellent SUV, fiable et agréable à conduire. Mais l’association avec la boîte ZF 9HP48 impose une vigilance particulière. En adoptant une démarche d’entretien anticipé, il est possible d’éviter les pannes graves, de prolonger la durée de vie de la transmission et de conserver la valeur du véhicule.
Ne vous laissez pas surprendre par une boîte qui lâche sans prévenir. Surveillez les signaux, faites entretenir votre boîte régulièrement et n’attendez pas l’apparition de symptômes graves. Un entretien préventif est toujours moins coûteux qu’une réparation d’urgence.
