1. Introduction et explication du fonctionnement du système Vanos

Le système Vanos (Variable Nockenwellen Steuerung) est une technologie de calage variable des arbres à cames développée par BMW. Présent sur de nombreux moteurs, dont le six cylindres atmosphérique N52, il permet d’ajuster en continu le moment d’ouverture et de fermeture des soupapes. Cette optimisation dynamique du calage assure une meilleure efficacité moteur, davantage de couple à bas régime et une consommation réduite.

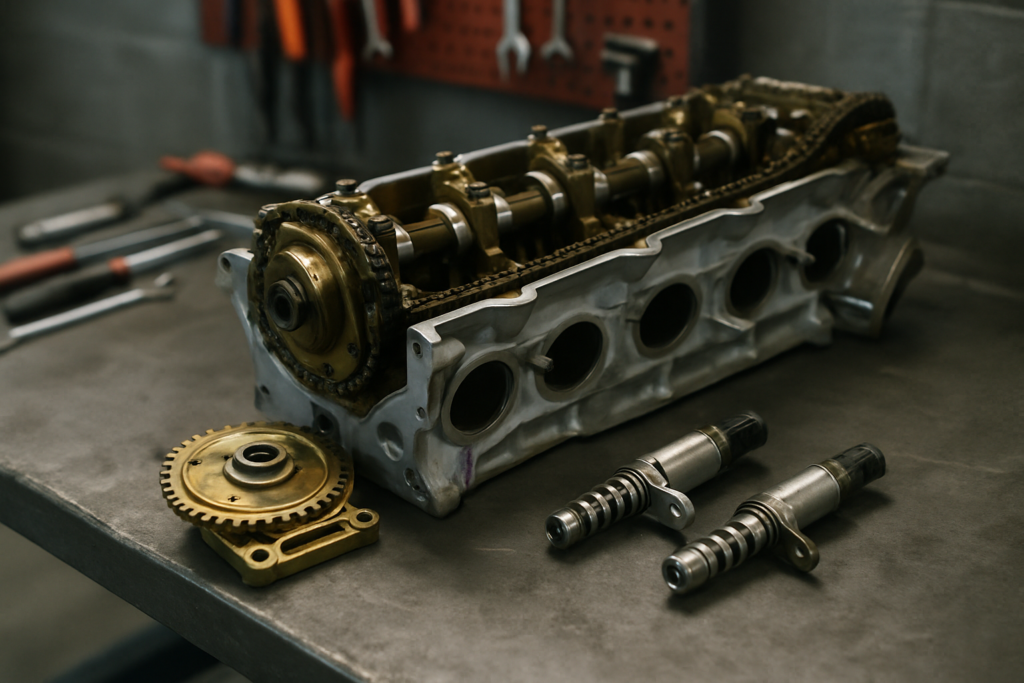

Sur le moteur N52, BMW utilise un système double Vanos : le calage des arbres à cames d’admission et d’échappement est ajusté indépendamment. Deux unités Vanos hydrauliques, montées à l’avant de la culasse, assurent ce réglage. Elles sont contrôlées par le calculateur moteur (DME) via des électrovannes (solénoïdes Vanos) qui régulent la pression d’huile envoyée dans les actuateurs.

Le cœur du système repose donc sur l’hydraulique. L’huile moteur, sous pression, déplace les pistons internes des unités Vanos et modifie ainsi l’angle des arbres à cames. Ce système exige une huile propre, une bonne pression et des composants mécaniques précis.

Malgré sa sophistication, le Vanos du N52 est sujet à divers problèmes. Ces défaillances peuvent provoquer une perte de performance notable, des ratés, voire des dommages moteur graves si elles ne sont pas traitées rapidement.

2. Symptômes d’un Vanos défaillant

Un dysfonctionnement du système Vanos se manifeste généralement par plusieurs signes caractéristiques, qui peuvent apparaître progressivement ou de manière soudaine selon la nature de la défaillance.

• Manque de puissance à bas régime : Le couple moteur diminue sensiblement entre 1 500 et 3 000 tr/min.
• Ralenti instable : Le moteur peut présenter des fluctuations de régime, voire des calages à l’arrêt.
• Ratés d’allumage : Le moteur broute ou vibre, surtout à froid ou en accélération.
• Voyant moteur allumé : Le témoin de dysfonctionnement moteur (MIL) s’affiche au tableau de bord. Un passage à la valise révèle souvent les codes P0012, P0015, P1553 ou P1554.
• Consommation de carburant accrue : Le Vanos ne régulant plus efficacement le calage, le moteur devient moins efficient.
• Perte de nervosité : Les montées en régime deviennent molles et la réponse à l’accélérateur moins vive.

Ces signes indiquent que le système Vanos ne remplit plus correctement son rôle. Il est alors essentiel d’identifier la source du problème avant que la situation ne s’aggrave.

3. Symptômes avant une défaillance totale

Avant une panne complète du système Vanos, certains indices permettent d’anticiper la défaillance. Ces signes sont souvent subtils et peuvent passer inaperçus si l’on ne connaît pas bien le moteur.

• Cliquetis métallique à froid : Un bruit de claquement provenant de l’avant du moteur peut indiquer une usure interne des unités Vanos ou des boulons de fixation desserrés.
• Temps de démarrage prolongé : Un démarrage lent ou difficile, surtout par temps froid, peut être lié à un mauvais calage à l’admission.
• Accélération irrégulière : Le moteur peut présenter des à-coups ou des hésitations en accélération, notamment entre 2 000 et 4 000 tr/min.
• Code défaut intermittent : Des erreurs OBD peuvent apparaître sporadiquement puis disparaître. C’est souvent le cas lorsque les solénoïdes commencent à se gripper.
• Légère odeur de carburant imbrûlé : Un mauvais calage nuit à la combustion, ce qui entraîne une odeur d’essence à l’échappement.

Ces signes avant-coureurs doivent alerter. Une inspection préventive permet d’éviter une panne plus grave et plus coûteuse.

4. Résolution du problème : réparation ou remplacement

La résolution dépend de la cause exacte de la panne. Plusieurs composants peuvent être en cause : solénoïdes Vanos, unités Vanos, capteurs de position d’arbre à cames, ou encore des problèmes de distribution (chaînes détendues, guides usés).

4.1. Vérification des solénoïdes Vanos

Les électrovannes sont la cause la plus fréquente de dysfonctionnement. Elles peuvent se boucher ou se gripper avec le temps. Une procédure simple consiste à les déposer et à les nettoyer avec un spray freins ou carburateur. Un test de résistance électrique permet également de vérifier leur bon fonctionnement (valeurs typiques autour de 7 à 8 ohms).

Si le nettoyage ne suffit pas, il est recommandé de remplacer les deux solénoïdes. Il s’agit d’une intervention assez simple, ne nécessitant pas de dépose de la distribution.

4.2. Remplacement des unités Vanos

Si les électrovannes sont opérationnelles, il faut envisager une défaillance mécanique interne des unités Vanos. Les pistons internes peuvent s’user ou se bloquer, empêchant le bon calage des arbres à cames. Le remplacement des unités Vanos est plus complexe et nécessite des outils spécifiques (blocage d’arbres à cames, comparateur, etc.).

BMW recommande de remplacer les deux unités simultanément, surtout si le kilométrage dépasse 150 000 km. Certains garages proposent des kits Vanos reconditionnés incluant joints, pistons et vis renforcées.

4.3. Vérification de la distribution

Un décalage de la distribution affecte directement le fonctionnement du Vanos. Il est donc impératif de contrôler l’état de la chaîne, des guides et du tendeur. Sur le N52, la chaîne est généralement fiable, mais un tendeur affaibli peut provoquer un léger jeu perturbant le calage variable.

4.4. Mise à jour du logiciel DME

Dans certains cas, une mise à jour du calculateur moteur corrige des bogues de gestion Vanos. BMW a publié plusieurs bulletins techniques (SIB) concernant le N52. Il est donc judicieux de consulter l’historique des mises à jour disponibles pour le DME.

4.5. Entretien de l’huile moteur

L’huile joue un rôle central dans le système Vanos. Une huile usée ou inadaptée provoque une défaillance prématurée. Il est impératif de respecter les préconisations constructeur : huile BMW LL-01 ou équivalent en 5W30/5W40, avec vidange tous les 10 000 à 15 000 km maximum.

Un filtre à huile de mauvaise qualité peut aussi laisser passer des impuretés qui bouchent les solénoïdes. Privilégiez toujours des filtres OEM ou de marques reconnues (Mann, Mahle, Bosch).

5. Risques encourus si la panne n’est pas résolue

Ignorer une défaillance du système Vanos sur un moteur N52 peut avoir des conséquences graves sur la santé du moteur et sur la sécurité.

• Consommation excessive : Un calage incorrect augmente la consommation de carburant de 10 à 20 %.
• Encrassement du moteur : Un mauvais calage favorise l’encrassement des soupapes, du collecteur d’échappement et du catalyseur.
• Endommagement du catalyseur : Du carburant imbrûlé peut atteindre le catalyseur et entraîner sa détérioration prématurée.
• Usure prématurée des arbres à cames : Une mauvaise lubrification ou un calage anormal peut générer une usure des cames et des poussoirs.
• Perte de contrôle moteur : Dans certains cas extrêmes, le DME passe en mode dégradé ou coupe l’injection, rendant le véhicule inutilisable.
• Risque de casse moteur : Si la chaîne de distribution saute à cause d’un Vanos grippé, cela peut provoquer une collision soupapes/pistons et une casse moteur coûteuse.

Il est donc essentiel d’agir rapidement dès l’apparition des premiers signes. Un diagnostic précoce permet souvent d’éviter des réparations lourdes.

Conclusion

Le système Vanos du moteur BMW N52 est une technologie avancée mais sensible. Son bon fonctionnement dépend d’un entretien rigoureux, d’une huile de qualité et d’un diagnostic rapide dès l’apparition de symptômes anormaux. Qu’il s’agisse d’un simple nettoyage de solénoïde ou d’un remplacement complet des unités, une intervention rapide garantit longévité et performance pour votre moteur.

Ignorer les signes d’un Vanos défaillant, c’est risquer des dommages importants. À l’inverse, une réparation ciblée et bien menée permet de retrouver un moteur réactif, souple et fiable. Le N52 reste un excellent moteur, à condition de respecter ses exigences techniques.
