Problème de Culasse – Land Rover Freelander TD4 moteur 2.2

1. Comprendre la culasse et son rôle dans le moteur du Freelander TD4

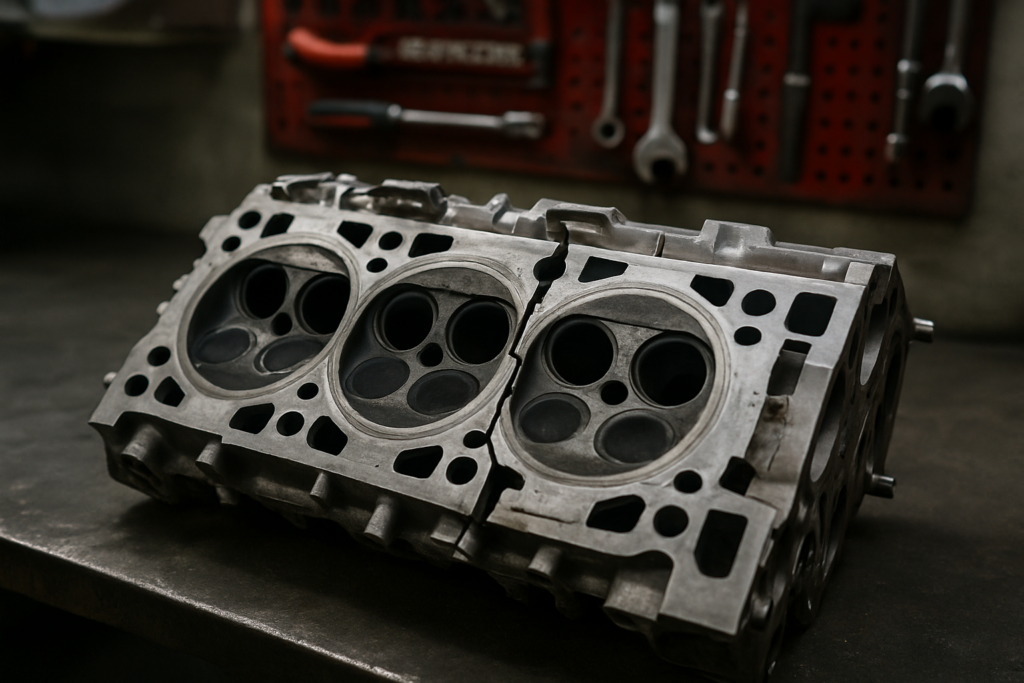

La culasse est un composant essentiel du moteur thermique. Elle ferme la partie supérieure des cylindres et forme, avec le bloc moteur, la chambre de combustion. Sur le moteur 2.2 TD4 du Land Rover Freelander, cette pièce en alliage d’aluminium ou de fonte supporte les soupapes, les injecteurs, ainsi que les arbres à cames.

Elle abrite également les circuits de circulation du liquide de refroidissement et de lubrification. Elle joue donc un rôle essentiel dans le bon fonctionnement thermique et mécanique du moteur. Une défaillance de la culasse peut entraîner des conséquences graves sur l’ensemble du moteur.

Le moteur 2.2 TD4, conçu par PSA Ford pour les Land Rover Freelander de seconde génération, est un moteur diesel à injection directe common rail. Sa conception compacte et performante repose sur une culasse sophistiquée. Cependant, cette pièce reste sensible aux surchauffes, aux fissures et aux défauts d’étanchéité.

2. Symptômes d’une culasse défaillante sur le Freelander 2.2 TD4

Une culasse endommagée peut se manifester par plusieurs symptômes. Ces signaux doivent alerter immédiatement tout propriétaire de Freelander TD4.

Surchauffe du moteur

La surchauffe est un des premiers signes. Elle peut être causée par une fissure dans la culasse, empêchant le liquide de refroidissement de circuler correctement. Le moteur monte alors en température et le voyant de température moteur s’allume au tableau de bord.

Fuite de liquide de refroidissement

Une fissure dans la culasse ou un joint de culasse défectueux peut provoquer des pertes de liquide de refroidissement. Ces fuites peuvent être internes (dans les cylindres) ou externes (au niveau du bloc moteur).

Présence de mayonnaise dans l’huile moteur

Lorsque le liquide de refroidissement entre en contact avec l’huile moteur, un dépôt blanchâtre et visqueux apparaît sur le bouchon d’huile ou la jauge. C’est un signe typique d’une culasse déformée ou d’un joint défaillant.

Fumée blanche à l’échappement

La présence de fumée blanche persistante signifie souvent que du liquide de refroidissement est brûlé dans la chambre de combustion. Cela indique une fuite interne au niveau de la culasse ou un joint de culasse rompu.

Perte de puissance moteur

Une culasse fissurée peut entraîner une compression irrégulière dans les cylindres. Le moteur devient alors poussif, et les performances diminuent notablement.

Présence de bulles dans le vase d’expansion

Un test simple consiste à observer le vase d’expansion à moteur chaud. Si des bulles remontent, cela peut indiquer une fuite de gaz d’échappement dans le circuit de refroidissement, typique d’une culasse endommagée.

3. Symptômes précoces avant une défaillance complète

Détecter les signes avant-coureurs permet d’éviter des réparations coûteuses. Certains symptômes apparaissent bien avant la panne complète de la culasse.

Consommation anormale de liquide de refroidissement

Si vous constatez que le niveau baisse régulièrement sans fuite visible, cela peut indiquer un défaut d’étanchéité interne. Le liquide peut s’évaporer dans la chambre de combustion via une microfissure.

Montée lente en température

Une culasse légèrement déformée modifie la circulation du liquide de refroidissement. La montée en température devient irrégulière, voire instable.

Ralenti instable

Un ralenti irrégulier ou des démarrages difficiles peuvent être les premiers signes d’un défaut de compression causé par une microfissure dans la culasse.

Odeur de liquide de refroidissement brûlé

Une légère odeur sucrée peut apparaître, notamment à l’échappement. Cela indique que du liquide de refroidissement est brûlé dans le moteur.

Codes défauts moteur liés à la combustion

Des erreurs OBD comme des ratés d’allumage ou des détections d’enrichissement peuvent résulter d’une mauvaise étanchéité dans les chambres de combustion.

4. Réparation ou remplacement de la culasse sur le moteur TD4

Selon l’état de la culasse, deux solutions s’offrent au professionnel : la réparation ou le remplacement.

Contrôle technique de la culasse

Avant toute intervention, il est indispensable de déposer la culasse et de l’envoyer en contrôle. Un test de pression, un contrôle de planéité et une inspection magnétoscopique sont effectués dans un centre spécialisé.

Réparation de la culasse

Si la culasse est légèrement voilée ou présente de petites fissures, elle peut être rectifiée. L’usinage permet de retrouver une surface plane. Des résines ou des traitements thermiques peuvent combler ou stabiliser les microfissures.

La réparation est envisageable uniquement si les dommages sont limités. Les chemises de soupapes peuvent être changées, les sièges réusinés et les guides remplacés.

Remplacement de la culasse

Si la culasse est fissurée en profondeur, ou si les tests de pression échouent, le remplacement est inévitable. Il existe des culasses neuves ou reconditionnées. Il faut s’assurer de la compatibilité avec le code moteur (par exemple : 224DT ou DW12BTE pour les TD4).

Le remplacement inclut également un nouveau joint de culasse, un kit de vis de serrage, et parfois une mise à jour de la cartographie moteur si la culasse neuve diffère légèrement.

Coût de l’intervention

Le coût varie selon que l’on répare ou remplace. Une réparation coûte entre 800 et 1 200 €. Un remplacement complet peut grimper à 2 000 voire 3 000 € selon les pièces et la main-d’œuvre. Il est essentiel d’ajouter un remplacement du liquide de refroidissement, des filtres et parfois de la courroie de distribution si elle est liée.

Remontage et précautions

Le remontage exige un respect strict du couple de serrage des vis de culasse. Des séquences précises sont à suivre, souvent en plusieurs passes. Une purge complète du circuit de refroidissement est aussi indispensable.

5. Risques encourus si la culasse n’est pas réparée

Ignorer une défaillance de culasse sur un Land Rover Freelander TD4 peut entraîner des dégâts irréversibles.

Casse moteur

Une culasse fissurée laisse entrer du liquide de refroidissement dans les cylindres. Cela peut provoquer un hydro-blocage, une casse de bielle ou un piston percé.

Détérioration du turbo

Le liquide de refroidissement brûlé forme des résidus dans la ligne d’échappement. Le turbo peut se détériorer rapidement à cause de ces dépôts acides et de la lubrification altérée.

Altération du catalyseur et du FAP

Les fumées blanches chargées en eau et glycol endommagent le filtre à particules et le catalyseur. Ces pièces coûtent cher à remplacer.

Consommation excessive

Un moteur mal compressé consomme plus de carburant. Les injecteurs compensent la perte de rendement, ce qui augmente la consommation et les émissions polluantes.

Défaillance du joint de culasse

Un joint déjà fragilisé finit par céder complètement. La fuite devient massive, le moteur tourne sur trois cylindres, voire cale définitivement.

Immobilisation du véhicule

Sans intervention, le véhicule tombe en panne. La remorqueuse devient inévitable. Le coût de réparation augmente avec le temps et la gravité des dégâts.

Conclusion

Les problèmes de culasse sur le moteur 2.2 TD4 du Land Rover Freelander sont fréquents, surtout sur les véhicules à fort kilométrage ou mal entretenus. Une détection précoce est possible si l’on reste attentif aux symptômes. Une intervention rapide permet d’éviter une casse moteur coûteuse.

Une réparation ou un remplacement bien fait garantit la longévité du moteur. Il est fortement recommandé de confier ce type d’intervention à un professionnel expérimenté dans les mécaniques Land Rover et PSA/Ford.
