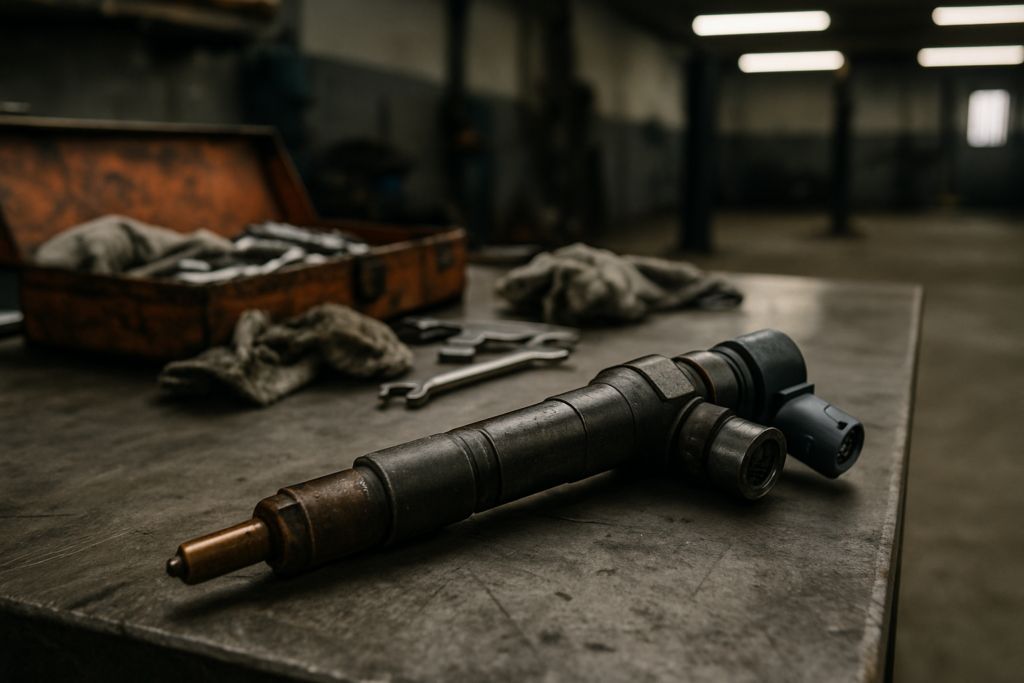

Injecteurs défectueux – Ford Transit moteur 2.2 TDCi (Puma)
Sur le Ford Transit 2.2 TDCi (codename Puma), les Ford injecteurs défectueux Ford sont une cause récurrente de pannes après 150 000 km, surtout sur les utilitaires qui enchaînent les petits trajets urbains. Claquements moteur, fumée noire à l’accélération, ralenti qui broute : les symptômes s’installent souvent progressivement avant la mise en mode dégradé. Notre atelier de Riedisheim reçoit régulièrement des Transit Puma pour ce type de panne, qu’il s’agisse de Tourneo, de châssis-cabine ou de fourgons aménagés. Voici comment nous abordons le diagnostic et les réparations possibles.
Pourquoi les injecteurs lâchent sur le Transit 2.2 TDCi Puma
Le 2.2 TDCi Puma équipe le Transit depuis 2006, avec des évolutions de puissance allant de 85 à 155 ch selon les millésimes. Il fonctionne sur un système common rail avec une pression d’injection qui grimpe jusqu’à 1 800 bars. Selon l’année, on trouve soit des injecteurs électromagnétiques Delphi, soit des injecteurs piézoélectriques Siemens/VDO, plus rapides mais plus sensibles à la qualité du carburant.
Cette pression d’injection très élevée impose une tolérance d’usinage extrême sur la buse et l’aiguille de l’injecteur. La moindre particule abrasive, la moindre trace d’eau ou de gazole de mauvaise qualité dégrade le siège de l’aiguille. À cela s’ajoute la chaleur du moteur, qui finit par fatiguer les ressorts internes et provoque des fuites de retour.
Les Transit utilisés en livraison urbaine sont particulièrement exposés : moteur froid en permanence, courts trajets, régénérations FAP incomplètes et carburant qui stagne dans le filtre. Sur ce type d’usage, les Ford injecteurs défectueux Ford apparaissent souvent dès 130 000 à 160 000 km, là où un Transit autoroutier tient parfois au-delà de 250 000 km sans intervention.
Les signes que vous devez reconnaître
Sur un Transit Puma, plusieurs symptômes doivent vous alerter, certains à froid, d’autres en charge :
- Claquement métallique sec au ralenti à froid, type “clac clac” venant du cache-culbuteurs, qui s’atténue parfois à chaud.
- Ralenti instable, voire calage moteur en sortie de stationnement, avec un vibrage anormal du levier de vitesse.
- Fumée noire à l’accélération franche (excès de gazole non brûlé) ou fumée blanche bleutée à froid (gazole qui passe dans l’huile).
- Mode dégradé avec voyant moteur fixe, puissance limitée à 60-80 km/h, souvent lié aux codes défaut P0201 à P0204.
- Démarrage long, plusieurs secondes de lancement avant que le moteur prenne, parfois associé à une chute de pression rail au démarrage.
- Odeur de gazole sous le capot ou niveau d’huile qui monte sur la jauge, signe d’une fuite interne d’injecteur vers le carter.
Une montée du niveau d’huile au-dessus du maxi est un signal à prendre très au sérieux : le gazole qui s’accumule dans le carter peut provoquer un emballement moteur. Dans ce cas, le véhicule ne doit plus rouler jusqu’au garage.
Comment on diagnostique au garage
Notre approche commence toujours par une lecture complète des codes défaut via l’OBD, avec un outil capable de dialoguer correctement avec le calculateur Ford (Delphi DS150, Bosch KTS ou outil constructeur selon le millésime). Nous recherchons spécifiquement les codes P0201-P0204 (circuit injecteur cylindre 1 à 4), P0087 (pression rail trop basse), P1336 (correction cylindre hors plage) et P0263-P0274 (déséquilibre de contribution).
Vient ensuite la lecture en temps réel des valeurs de correction d’injecteurs (IMA / fuel correction). Sur un Transit Puma sain, ces valeurs restent dans une fourchette serrée autour de zéro. Un injecteur qui demande +3 mg/coup ou -3 mg/coup en permanence est suspect. Nous croisons ces données avec la pression rail mesurée au ralenti et à 2 500 tr/min.
Le test décisif reste le test de retour de fuite (back leak test) : on déconnecte les durites de retour, on place chaque injecteur sur une éprouvette graduée et on démarre. Au bout de 60 secondes au ralenti, un injecteur usé renvoie beaucoup plus de gazole que les autres. C’est le moyen le plus fiable d’identifier le ou les coupables avant démontage.
En complément, nous vérifions la pression de la pompe haute pression (CP1 ou CP4 selon les versions), l’état du filtre à gazole et la présence éventuelle d’eau dans le décanteur. Cette démarche est détaillée dans notre méthode de diagnostic.
Les interventions possibles et leur logique
Une fois le ou les injecteurs identifiés, plusieurs options se présentent, du moins invasif au plus lourd :
- Nettoyage du circuit sans dépose : utile uniquement en prévention ou sur des injecteurs très légèrement encrassés. Sur des Ford injecteurs défectueux Ford avec retour de fuite hors tolérance, ce traitement ne suffit pas.
- Dépose et reconditionnement chez un spécialiste injection (Delphi, Bosch agréé). L’injecteur est démonté, nettoyé aux ultrasons, l’aiguille et la buse sont remplacées, puis l’ensemble passe au banc avec un nouveau code IMA. Coût intermédiaire, fiabilité correcte si l’atelier est sérieux.
- Remplacement par des injecteurs neufs ou échange standard d’origine constructeur. C’est l’option retenue quand les corps d’injecteurs sont grippés, fissurés ou que le porte-injecteur est endommagé. Tarif pièce (à compléter par Cars One) selon référence Delphi ou Siemens.
- Remplacement complet du jeu de 4 quand le véhicule a un fort kilométrage et que plusieurs injecteurs sont déjà en limite. Cela évite de revenir trois mois plus tard pour un autre cylindre.
Dans tous les cas où l’on touche aux injecteurs, le codage IMA (Injector Mass Adjustment) est obligatoire : chaque injecteur a un code 16 caractères gravé sur son corps, qui doit être saisi dans l’ECU pour que la quantité injectée soit corrigée individuellement. Sans ce codage, le moteur tourne mais avec des à-coups et une usure accélérée.
Nous remplaçons systématiquement les rondelles cuivre d’étanchéité (à usage unique) et les vis de bride si elles présentent un signe d’allongement. Une vidange moteur de précaution est faite si du gazole a contaminé l’huile, ainsi qu’un changement du filtre à gazole et un contrôle du décanteur.
Comment prévenir le problème sur votre Transit
- Respecter la vidange tous les 20 000 km maximum avec une huile Ford WSS-M2C913-D ou équivalente, sans dépasser l’intervalle constructeur même si vous roulez peu.
- Vidanger le décanteur d’eau du filtre à gazole tous les 10 000 km, surtout en hiver. Un voyant “eau dans le carburant” allumé ne doit jamais être ignoré.
- Remplacer le filtre à gazole tous les 30 000 à 40 000 km, voire plus tôt si vous prenez du gazole dans des stations à faible rotation.
- Éviter de rouler sur la réserve : les impuretés du fond du réservoir finissent par attaquer le filtre puis les injecteurs.
- Faire des trajets autoroutiers réguliers pour permettre les régénérations FAP complètes, surtout sur un usage majoritairement urbain.
- Contrôler la pression rail et les corrections d’injecteurs à chaque révision passé 120 000 km, c’est le meilleur moyen d’anticiper.
Pour les flottes de Transit, nous pouvons également organiser la prise en charge via notre service d’assistance logistique, notamment pour les véhicules immobilisés en mode dégradé.
Si votre Ford Transit 2.2 TDCi présente l’un de ces symptômes, ne laissez pas la situation s’aggraver. Un injecteur fuyard peut casser un moteur en quelques centaines de kilomètres. Appelez notre atelier au 03 67 61 08 40 pour planifier un diagnostic injection sur votre Transit Puma, ou passez nous voir au 204 rue de l’Île Napoléon à Riedisheim.
