Capteur NOx sur moteur 2.0 TDI : Symptômes d’une panne et solutions possibles

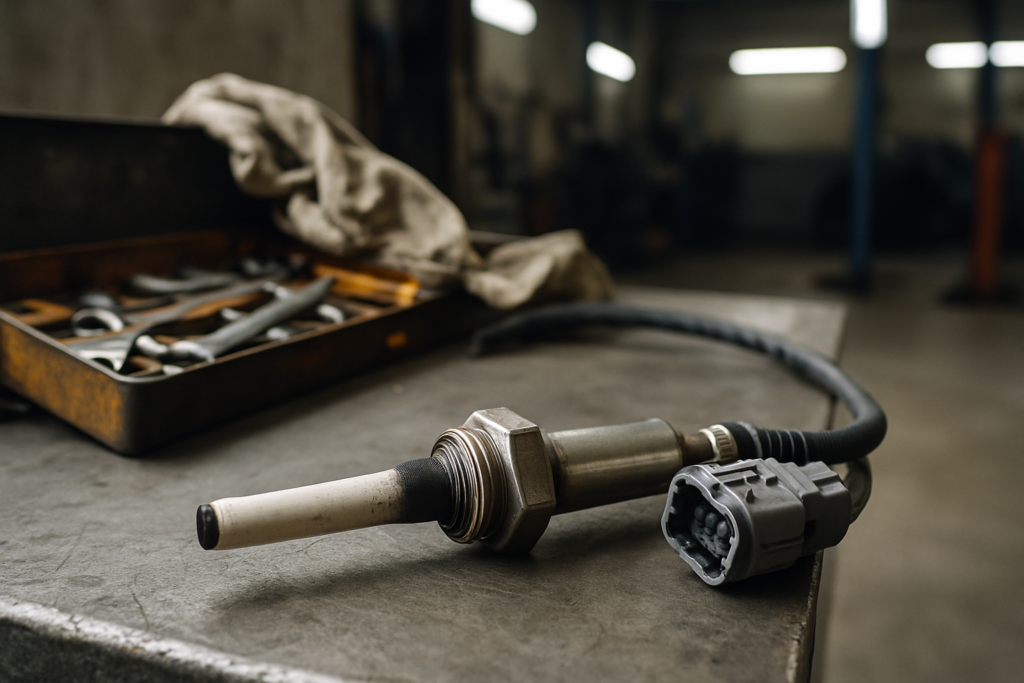

Capteur NOx 2.0 TDI défaillant sur établi atelier mécanique diesel

Sur les moteurs diesel du groupe Volkswagen, le capteur NOx 2.0 TDI fait partie des organes qui finissent par lâcher autour de 120 000 à 180 000 km. Sa défaillance déclenche le voyant moteur, peut provoquer un passage en mode dégradé et bloquer le système AdBlue. Notre atelier reçoit régulièrement des Passat, Tiguan, Golf 7, Audi A3 et A4 EA288 pour ce motif précis. Voici comment nous abordons la panne, du repérage des symptômes jusqu’à la remise en conformité du système SCR.

Pourquoi le capteur NOx 2.0 TDI tombe en panne

Le capteur NOx 2.0 TDI équipe les moteurs EA189 et EA288 montés sur la plupart des modèles diesel du groupe VAG depuis l’arrivée de la norme Euro 6. Deux capteurs sont en général présents sur la ligne d’échappement : un en amont du catalyseur SCR, un en aval, pour vérifier l’efficacité de l’injection d’AdBlue. Ils travaillent dans un milieu agressif, soumis à des températures pouvant dépasser 700 °C et à des résidus de suie.

Avec le temps, la sonde cérame s’encrasse, le module électronique chauffe et le faisceau se fragilise. Un trajet exclusivement urbain accélère encore le phénomène, car le catalyseur SCR n’atteint jamais sa température nominale de fonctionnement. Les références les plus rencontrées dans notre atelier sont les 04L907805 et 5WK9 6682 pour les blocs EA288.

Les signes que vous devez reconnaître

Une défaillance ne se manifeste pas toujours brutalement. Plusieurs signaux apparaissent par étapes :

  • Voyant moteur orange fixe, parfois accompagné du voyant antipollution.
  • Message « Défaut système gaz d’échappement » ou « AdBlue : démarrage impossible dans X km » au tableau de bord.
  • Perte de puissance progressive, surtout au-dessus de 3 000 tr/min, avec une accélération molle.
  • Passage en mode dégradé avec coupure de la suralimentation et limitation de vitesse.
  • Surconsommation de gazole de 0,5 à 1 L/100 km par rapport à l’usage habituel.
  • Odeur d’ammoniac plus marquée à l’échappement, signe d’un mauvais dosage d’urée.

Les codes défaut les plus fréquents lus à la valise sont P229F, P220A, P2200, P2201 et P2202. Sur certains EA288, on retrouve aussi P11AB ou P11CD, qui pointent directement vers le capteur aval du SCR.

Comment on diagnostique au garage

Le diagnostic d’un capteur NOx 2.0 TDI ne se limite jamais à la lecture d’un code défaut. Trop souvent, le code pointe vers le capteur alors que le vrai coupable est ailleurs : doseur AdBlue, sonde de température, faisceau ou catalyseur SCR saturé.

Nous commençons par une lecture complète avec un outil compatible groupe VAG (type ODIS ou VCDS) afin de récupérer non seulement les codes mais aussi les valeurs en temps réel : tension du capteur, taux de NOx mesuré en ppm, température du catalyseur SCR, pression de la rampe AdBlue. Un capteur sain renvoie une valeur cohérente entre 50 et 400 ppm en charge.

Nous comparons ensuite les valeurs des deux capteurs (amont et aval) pour vérifier le rendement du SCR. Un contrôle d’isolement du faisceau et de la masse complète la procédure. Si tout pointe vers le capteur, nous validons par un test à chaud, après une dizaine de minutes de roulage. Cette méthodologie est détaillée sur notre page notre méthode de diagnostic.

Les interventions possibles et leur logique

Selon ce que révèle le diagnostic, plusieurs niveaux d’intervention sont envisageables, du moins lourd au plus complet :

  1. Effacement des défauts après contrôle du faisceau et d’une éventuelle connectique oxydée. Utile quand le défaut est sporadique et qu’aucun signe physique n’est confirmé.
  2. Mise à jour logicielle du calculateur moteur. Volkswagen a publié plusieurs flashs pour ajuster la gestion du capteur NOx 2.0 TDI, notamment après le rappel Dieselgate. Un calculateur non à jour peut générer de faux positifs.
  3. Remplacement du capteur défaillant par une pièce d’origine ou équivalent OEM (Continental, NTK). Le couple de serrage et la procédure d’adaptation à la valise doivent être respectés sous peine de voir le défaut revenir.
  4. Remplacement des deux capteurs en même temps si le véhicule a dépassé 150 000 km. Le second lâche souvent quelques mois après le premier, et la dépose du collecteur représente une bonne partie de la main-d’œuvre.
  5. Décrassage ou remplacement du catalyseur SCR si les valeurs aval restent incohérentes après changement du capteur. C’est l’intervention la plus lourde, réservée aux véhicules très kilométrés ou ayant roulé longtemps avec un dosage AdBlue déréglé.

Le choix dépend du kilométrage, de l’historique d’entretien et des relevés en temps réel. Nous privilégions toujours la solution qui résout durablement la panne plutôt qu’un simple effacement qui reviendra sous quelques centaines de kilomètres. Pour les pièces spécifiques non disponibles localement, nous nous appuyons sur notre assistance logistique.

Comment prévenir la panne du capteur NOx 2.0 TDI

Un capteur NOx 2.0 TDI ne se répare pas vraiment : il s’use. On peut en revanche allonger sa durée de vie par quelques habitudes simples.

  • Utiliser une huile moteur conforme à la norme VW 507 00, faible en cendres sulfatées, et respecter l’intervalle de vidange (30 000 km ou tous les 2 ans en LongLife, à raccourcir en usage urbain).
  • Effectuer régulièrement des trajets d’au moins 30 minutes sur route ou autoroute, pour que le SCR atteigne sa température de fonctionnement.
  • Utiliser un AdBlue de qualité, conforme à la norme ISO 22241, et ne jamais laisser le réservoir descendre à zéro.
  • Faire contrôler les défauts mémorisés une fois par an, même sans voyant allumé : certains codes restent en mémoire passive avant de devenir actifs.
  • Éviter les arrêts prolongés moteur chaud après une forte charge, qui favorisent les chocs thermiques sur la sonde.

Si votre véhicule présente un voyant moteur, un message AdBlue ou une perte de puissance qui évoque un capteur NOx 2.0 TDI, notre atelier de Riedisheim prend en charge le diagnostic complet sur les moteurs EA189 et EA288. Appelez-nous au 03 67 61 08 40 pour convenir d’un créneau et obtenir un état des lieux précis avant toute intervention.
